độ dày tường cho mũ lên đến và bao gồm 36” phù hợp với thông số kỹ thuật ANSI B36.10. Caps 38” và lớn hơn phù hợp với thông số kỹ thuật XS cho độ dày tường của 36”. Đây là những tiêu chuẩn Wellgrow như không có tiêu chuẩn được quốc tế công nhận đã được đặt cho độ dày tường kích thước lớn như vậy.
- Hình dạng của những mũ sẽ elip và phải phù hợp với các yêu cầu hình dạng như được đưa ra trong ASME lò hơi và bình áp lực đang.
- Chiều dài E áp dụng cho chiều dày không quá rằng đưa ra trong cột “giới hạn độ dày tường cho chiều dài E”.
- Chiều dài E1 áp dụng cho độ dày lớn hơn được đưa ra trong cột “giới hạn độ dày tường” cho NPS 24 và nhỏ hơn. Đối với NPS 26 và lớn hơn, chiều dài E1 sẽ theo thỏa thuận giữa nhà sản xuất và người mua.
Vật chất: Thép carbon (ASTM A234WPS, A234WPC, A420 WPL6),(ST45.8 A105 A106 STG42)
Khuỷu tay(ASTM A234 WP12 / WP11 / WP22 / WP5 / WP9 / WP91)
Thép không gỉ(ASTM A403 WP304 / WP304L / WP316 / WP316L)
Tiêu chuẩn: ASME / ANSI B16.9, DIN2650,2615,2616,2617, JIS B2311, 2312,2313, EN 10253-11, EN10253-2, GB
Kích thước: 1/2Ngay lập tức
Độ dày: SCH10, SCH20, SCH30, SCH STD, SCH40, SCH60, SCH XS, sch80, SCH100, SCH120, SCH140, SCH160, SCH XXS

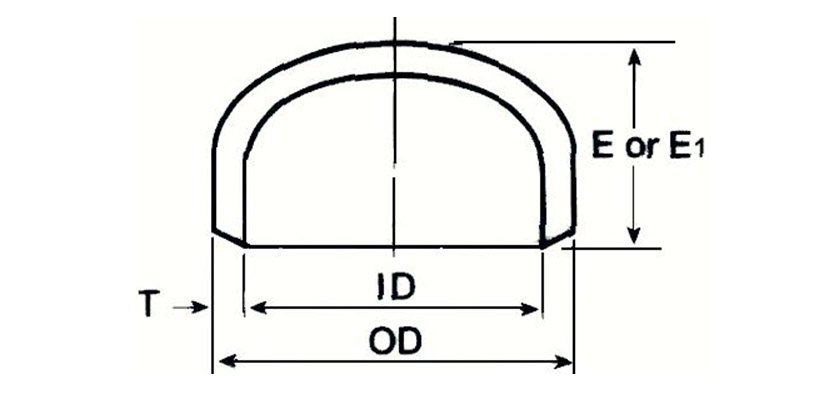

| Danh nghĩa Kích thước ống | Đường kính ngoài ở góc xiên | Chiều dài (2) | Hạn chế tường dày cho Chiều dài | Chiều dài (3) |
| (NPS) | D | E | E | E1 |
| 1/2 | 21.3 | 25.4 | 4.6 | 25.4 |
| 3/4 | 26.7 | 25.4 | 3.8 | 25.4 |
| 1 | 33.4 | 38.1 | 4.6 | 38.1 |
| 1-1/4 | 42.2 | 38.1 | 4.8 | 38.1 |
| 1-1/2 | 48.3 | 38.1 | 5.1 | 38.1 |
| 2 | 60.3 | 38.1 | 5.6 | 44.4 |
| 2-1/2 | 73.0 | 38.1 | 7.1 | 50.8 |
| 3 | 88.9 | 50.8 | 7.6 | 63.5 |
| 3-1/2 | 101.6 | 63.5 | 8.1 | 76.2 |
| 4 | 114.3 | 63.5 | 8.6 | 76.2 |
| 5 | 141.3 | 76.2 | 9.7 | 88.9 |
| 6 | 168.3 | 88.9 | 10.9 | 101.6 |
| 8 | 219.1 | 101.6 | 12.7 | 127.0 |
| 10 | 273.1 | 127.0 | 12.7 | 152.4 |
| 12 | 323.9 | 152.4 | 12.7 | 177.8 |
| 14 | 355.6 | 165.1 | 12.7 | 190.5 |
| 16 | 406.4 | 177.8 | 12.7 | 203.2 |
| 18 | 457.2 | 203.2 | 12.7 | 228.6 |
| 20 | 508.0 | 228.6 | 12.7 | 254.0 |
| 22 | 558.8 | 254.0 | 12.7 | 254.0 |
| 24 | 609.6 | 266.7 | 12.7 | 304.8 |
| 26 | 660.4 | 266.7 | ||
| 28 | 711.2 | 266.7 | ||
| 30 | 762.0 | 266.7 | ||
| 32 | 812.8 | 266.7 | ||
| 34 | 863.6 | 266.7 | ||
| 36 | 914.4 | 266.7 | ||
| 38 | 965.2 | 304.8 | ||
| 40 | 1016.0 | 304.8 | ||
| 42 | 1066.8 | 304.8 | ||
| 44 | 1117.6 | 342.9 | ||
| 46 | 1168.4 | 342.9 | ||
| 48 | 1219.2 | 342.9 |

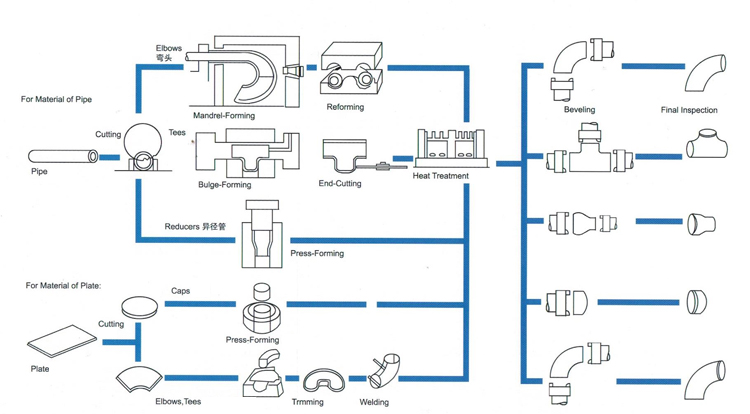

Quy trình sản xuất:
