Concrete Pump Elbow
Betongpump armbågar omfattar huvudsakligen enkelvägg armbågar, dubbelt lager(enkel väggar) armbågar och slitbeständiga armbågar.

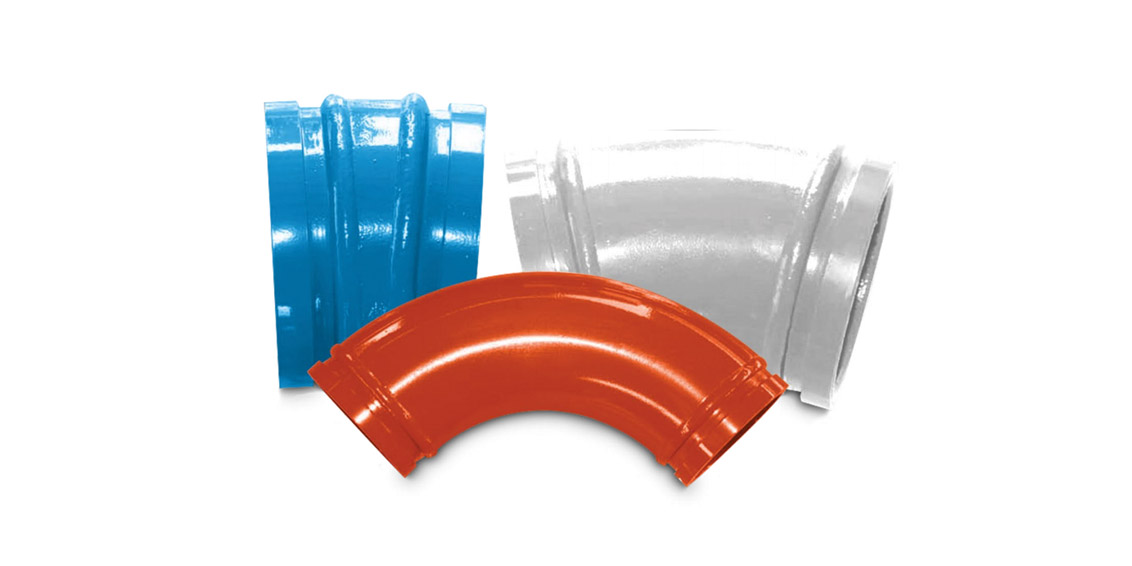

Single Wall Elbow
Storlek: DN125
Material: ST52, 45Mn2, 55mn
Vägg tjocklek: 4.5/ 5.0/ 6.0/ 7.0mm
Längd: 1m, 2m, 3m, eller i enlighet med kundens krav
Grad:15D, 30D, 45D, 60D, 90D
Bend Radius: R180 / R190.5 / R240 / R275 / R350 / R500 / R750 / R1000
Förlängning: 170mm, 211mm, 411mm
Tekniker: Gjutning eller svetsning
Färg: Vit, Röd, Gul, Grön, Blå kan anpassas
Fläns: SK 148mm, HD, PM ZX 175mm, Schwing MF 166mm, Sany 157 mm, Zoomlion ZX etc.
svetsteknik: automatisk svetsning
Ytbehandling: pulver målade och bakad
Arbetstryck tryck~~POS=HEADCOMP: SK typ: 85-120 bar ZX typ: över 130 bar
Hårdhet: 58-62 HRC ( 55mn: upp till 65 HRC)
Livstid: 30,000-35,000 CBM i Kina, 40,000-45,000 CBM i Korea. Det är föremål för påverkan av olika faktorer
vanliga typer:
| namn | Specifikation | Material | Vikt | arbeta press | Livstid |
| normal armbåge | R275 * 90DE | Gjutstål | 16kg | 160bar | 25.000CBM |
| R275 * 45DE | Gjutstål | 9kg | 160bar | 25.000CBM | |
| R275 * 30DE | Gjutstål | 8kg | 160bar | 25.000CBM | |
| tung armbåge | R275 * 90DE | Gjutstål | 18kg | 180bar | 35.000CBM |
| Tvillingvägg armbåge | R275 * 90DE | slitstarkt material | 17kg | 180bar | 60.000CBM |
| R275 * 45DE | slitstarkt material | 9.5kg | 180bar | 60.000CBM | |
| R275 * 30DE | slitstarkt material | 8.5kg | 180bar | 60.000CBM | |
| armbåge stor diameter | R1000 * 90DE | ST52 | 23kg | 150bar | 20.000CBM |
| R750 * 90DE | ST52 | 17kg | 150bar | 20.000CBM | |
| R500 * 90DE | ST52 | 12kg | 150bar | 20.000CBM |
