plaatsing gieken
Het plaatsen gieken ondersteuning 5 inch-diameter pijpleiding die opnieuw Ontvangt de afvoer van een betonpomp en plaatst het vormen Inde. Gieken hebben drie of vier scharnierende sections.The giek zijn aangebracht op een carrousel die roteert om de vrijgave

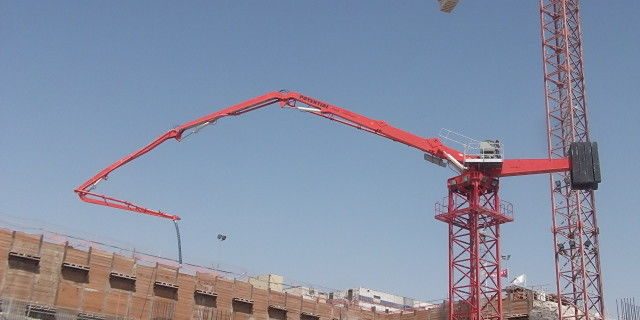

afvoer van de pijpleiding zich overal binnen een cir-kel. Een type boom telescopen 17 ft. De meeste bomen zijn per-manent gemonteerd aan de vrachtauto's waarop ze worden vervoerd, samen met de betonpomp. Sommige bomen zijn ontworpen vanuit de truck te worden verwijderd en gemonteerd op een voetstuk dat kan worden gevestigd in de plaatsing gebied of ondersteuning- ed op de vloeren van de gebouwen in aanbouw. Er zijn ook plaatsen booms ontworpen om te worden gebruikt op een voetstuk of om te worden gemonteerd op torenkranen. Het plaatsen van bomen mag nooit gebruikt worden als een kraan en moeten structurele integ worden geïnspecteerd- teit op een regelmatige basis.
gespecialiseerde apparatuur
Betonpompen en plaatsing gieken ontwikkeld die worden gemonteerd op betonmortel vrachtwagens. Deze eenheden zijn in staat om het plaatsen van het beton gemengd en trans-
geport in de truck die ze draagt en kan ook con ontvangen- Kreta uit andere stortklaar beton trucks naar een stage te voltooien. Deze eenheden meestal de capaciteiten van kleine universele pompen (Sectie 2.3.2).
2.7-Veiligheid
Betonpompen zijn krachtige machines die hoge hydraulische oliedruk benutten, beton onder hoge druk, en perslucht opruimen. Voor uw veiligheid zijn een noodzaak voor de bescherming van de pomp operator, klaar- beton drivers, en de arbeiders te plaatsen en de afwerking- ing de pompbeton. De Amerikaanse Concrete Pumping Association heeft een gedetailleerd Safety Manual7 voor degenen die toezicht houden op of zich bezighouden met betonpomp voorbereid.
Buis binnendiameter | In. | 2 | 3 | 4 | 5 | 6 | 7 | |
Dwarsdoorsnedegebied
(binnenpijp) |
2
in. |
3.14 | 7.07 | 12.57 | 19.63 | 28.27 | 38.48 | |
ft2 | 0.02 | 0.05 | 0.09 | 0.14 | 0.20 | 0.27 | ||
Het volume van beton
per 100 ft pijp |
ft3 | 2.18 | 4.91 | 8.73 | 13.64 | 19.63 | 26.73 | |
yd3 | 0.08 | 0.18 | 0.32 | 0.51 | 0.73 | 0.99 | ||
Gewicht van beton
per 10-ft deel van pijp |
Pond | 32.72 | 73.63 | 130.90 | 204.53 | 294.52 | 400.88 | |
3
Buislengte per km van beton |
ft | 1237.59 | 550.04 | 309.40 | 198.01 | 137.51 | 101.03 | |
Binnen
diameter In. 2 3 4 4 5 5 5 5 6 6 7 |
Muur | Gewicht, lb per ft | ||||||
Lijn
leeg |
Beton
enkel en alleen |
1-ft
sectie |
10-ft
sectie |
|||||
kaliber | In. | |||||||
11 | 0.120 | 2.72 | 3.27 | 5.99 | 59.89 | |||
11 | 0.120 | 4.00 | 7.36 | 11.36 | 113.62 | |||
11 | 0.120 | 5.28 | 13.09 | 18.37 | 183.70 | |||
9 | 0.150 | 6.65 | 13.09 | 19.74 | 197.38 | |||
11 | 0.120 | 6.56 | 20.45 | 27.01 | 270.15 | |||
9 | 0.150 | 8.25 | 20.45 | 28.70 | 287.03 | |||
7 | 0.188 | 10.42 | 20.45 | 30.87 | 308.70 | |||
- | 0.250 | 14.02 | 20.45 | 34.47 | 344.71 | |||
11 | 0.120 | 7.84 | 29.45 | 37.30 | 372.96 | |||
9 | 0.150 | 9.85 | 29.45 | 39.30 | 393.05 | |||
11 | 0.120 | 9.12 | 40.09 | 49.21 | 492.13 |
