| 이름 | 팔꿈치 | |
| 크기 | 원활한(SMLS) 팔꿈치 : 1/2″-24″ ,DN15-DN600
엉덩이 용접 팔꿈치 (솔기) :24"-96″,DN600-DN1800 |
|
| 유형 | LR 30,45,60,90,180 도 SR 30,45,60,90,180 정도
1.0디, 1.5디, 2.0디, 2.5디, 3디,4디,5디,6디,7D-40D. |
|
| 두께 | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, Sch80., SCH100, SCH120, SCH140, SCH160, XXS | |
| 표준 | 저 같은,ANSI B16.9; | |
| DIN2605,2615,2616,2617, | ||
| IT B2311,2312,2313; | ||
| EN 10253-1 ,EN 10253-2 | ||
| 자료 | ASTM | 탄소강:ASTM A234WPB,,A234WPC,A420WPL6, A420WPL3
MSS SP75 WPHY42 / 46 / 52 / 56 / 60 / 65 / 70 |
| 스테인리스 강:ASTM A403 WP304,304L,316,316엘,321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2, 요법. | ||
| 합금강:A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, | ||
| FROM | 탄소강:St37.0, St35.8, St45.8 | |
| 스테인리스 강:1.4301,1.4306,1.4401,1.4571 | ||
| 합금강:1.7335,1.7380,1.0488(1.0566) | ||
| IT | 탄소강:PG370, PT410 | |
| 스테인리스 강:SUS304, SUS304L,SUS316, SUS316L,SUS321 | ||
| 합금강:PA22, PA23, PA24, PA25, PL380 | ||
| GB | 10#,20#,20지,23지,20아르 자형,Q235,16Mn, 16씨,1Cr5Mo,12CrMo, 12CrMoG, 12Cr1Mo | |
표면 처리: 투명 오일, 아연 도금 녹 방지 blackoil 또는 핫
포장: 숲이 우거진 casesor 팔레트에서, 또는 클라이언트로’ 요구 사항
응용 프로그램: 석유, 화학, 기계, 보일러,전력, 조선, 제지, 구성, 기타
인증: API의 CE 및 ISO 9001:2008
세 번째 부분은 검사: BV,SGS,등의 동의를
배달 시간: 7- 15 구매 주문 후 일 ,~ 주식을 가지고
특수 설계 : 당신의 그림으로
테스트: 직접 읽기 분광기,수압 시험기,X 선 검출기,초음파 탐상기,자성 입자 검출기,기타
장비: 프레스 기계 ,벤딩 머신,누르면 기계,전기 연삭 값 기계 기계를 모래 - 발파,기타
생산 경험: 대한 Manufactrure 25 연령

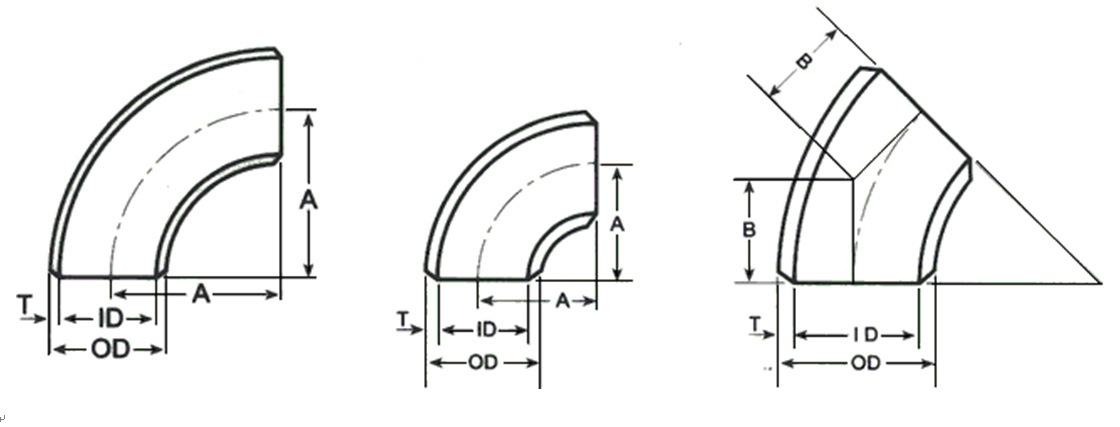

| 공칭 파이프 크기 (NPS) | 베벨의 외경
디 |
센터는 종료합니다 | |||
| 긴 반경 팔꿈치 | 짧은 반경 팔꿈치 | ||||
| 90 정도.
에이 |
45 도 B | 90 도 A를 | 45 도 B | ||
| 1/2 | 21.3 | 38.1 | 15.7 | – | – |
| 3/4 | 26.7 | 38.1 | 19.1 | – | – |
| 1 | 33.4 | 38.1 | 22.4 | 25.4 | – |
| 1-1/4 | 42.2 | 47.8 | 25.4 | 31.8 | – |
| 1-1/2 | 48.3 | 57.2 | 28.4 | 38.1 | – |
| 2 | 60.3 | 76.2 | 35.1 | 50.8 | – |
| 2-1/2 | 73.0 | 95.2 | 44.4 | 63.5 | – |
| 3 | 88.9 | 114.3 | 50.8 | 76.2 | 31.6 |
| 3-1/2 | 101.6 | 133.4 | 57.2 | 88.9 | 36.8 |
| 4 | 114.3 | 152.4 | 63.5 | 101.6 | 42.1 |
| 5 | 141.3 | 190.5 | 79.2 | 127.0 | 52.6 |
| 6 | 168.3 | 228.6 | 95.2 | 152.4 | 63.4 |
| 8 | 219.1 | 304.8 | 127.0 | 203.2 | 84.2 |
| 10 | 273.1 | 381.0 | 158.8 | 254.0 | 105.2 |
| 12 | 323.9 | 457.2 | 190.5 | 304.8 | 126.3 |
| 14 | 355.6 | 533.4 | 222.2 | 355.6 | 147.3 |
| 16 | 406.4 | 609.6 | 254.0 | 406.4 | 168.3 |
| 18 | 457.2 | 685.8 | 285.8 | 457.2 | 189.4 |
| 20 | 508.0 | 762.0 | 317.5 | 508.0 | 210.4 |
| 22 | 558.8 | 838.2 | 342.9 | 558.8 | 231.5 |
| 24 | 609.6 | 914.4 | 381.0 | 609.6 | 252.5 |
| 26 | 660.4 | 990.6 | 406.4 | 660.4 | 273.5 |
| 28 | 711.2 | 1066.8 | 438.2 | 711.2 | 294.6 |
| 30 | 762.0 | 1143.0 | 469.9 | 762.0 | 315.6 |
| 32 | 812.8 | 1219.2 | 501.6 | 812.8 | 378.1 |
| 34 | 863.6 | 1295.4 | 533.4 | 863.6 | 357.7 |
| 36 | 914.4 | 1371.6 | 565.2 | 914.4 | 378.8 |
| 38 | 965.2 | 1447.8 | 599.9 | – | – |
| 40 | 1016.0 | 1524.0 | 632.0 | 1016.0 | 420.8 |
| 42 | 1066.8 | 1600.2 | 660.4 | 1066.8 | 441.9 |
| 44 | 1117.6 | 1676.4 | 695.5 | 1117.6 | 462.9 |
| 46 | 1168.4 | 1752.6 | 726.9 | – | – |
| 48 | 1219.2 | 1828.8 | 759.0 | 1219.2 | 505.0 |
| 52* | 1320.8 | – | – | 1320.8 | 547.1 |
| 54* | 1371.6 | 2057.4 | 852.2 | 1371.6 | 568.1 |
| 56* | 1422.4 | 2133.6 | 883.8 | 1422.4 | 589.2 |
| 60* | 1524.0 | 2286.0 | 946.9 | 1524.0 | 631.3 |
| 66* | 1676.4 | 2514.6 | 1041.6 | – | – |
| 68* | 1727.0 | 2591 | 1073 | 1727 | – |
| 72* | 1829.0 | 2743 | 1137 | 1829 | – |
| 76* | 1930.0 | 2896 | 1199 | 1930 | – |
| 80 | 2032.0 | 3048 | 1263 | 2032 | – |
피팅 :
A234 =이 규격은 가공 된 탄소강 및 원활한 및 용접 건축 합금강 피팅 커버.
저온 서비스 단 탄소강과 합금강 파이프 피팅은 A420 = 표준 규격.
가공 된 오스테 나이트 계 스테인리스 배관 피팅 A403은 = 표준 사양.
탄소 강철 Buttweld 팔꿈치 (굽히다) 180 당신은 SCH40 / SCH80 ASTM A234 WPB ANSI B16.9을 범위
GO 산업은 90 °와 45 ° 팔꿈치의 탄소 Buttweld 피팅의 범위를 제공합니다, 동심 및 편심 감속기, 엔드 캡, 스테인레스 스틸 평등 및 감소 티, 플랜지, 스텁 엔드와 목걸이에 용접.
Buttweld 피팅은 무엇입니까?
- 에이 맞대기 용접 파이프 피팅은 끝 부분이 현장에서 용접되도록 설계되었습니다.(에스) 파이프 연결(에스) 함께 방향 또는 파이프 직경 변경 허용, 또는 분기 또는 종료.
- 이 피팅은 유체를 운반하기위한 시스템의 일부가 (기름, 가스, 증기, 화학, …) 안전하고 효율적인 방식으로, 짧거나 긴 거리에서.
- 피팅 다른 유형의 스레드 수 또는 소켓 용접.
플랜지 이상 Buttwelding의 장점은 무엇입니까?
- 플랜지 을 함께 볼트로 파이프를 연결, 맞대기 용접 반면 피팅들을 함께 용접함으로써 파이프를 연결.
- 크기에 따라, 맞대기 용접 피팅이 필요 10% 에 75% 플랜지 연결 미만 소재, 이는 더 낮은 재료비와 더 낮은 무게를 의미합니다..
- 용접 구조 레이아웃을 설계에 더 큰 자유를 허용; 이 시스템은 공간을 적게 사용, 더 컴팩트, 더 큰 강도가.
- 맞대기 용접 피팅 최적의 유동 특성을 제공하는, 포켓 또는 날카로운 모서리가없는, 작은 마찰 저항을 만들어, 어떤 압력 손실이 없습니다, 적은 난류, …
어떻게 파이프 피팅 측정?
- 파이프 피팅은 자신의 직경에 의해 측정된다, 벽 두께 ("예약"로 알려진), 와 형상 또는 구성. (피팅은 또한 재료 등급에 의해 정의되고, 그들은 용접 또는 원활한 여부.)
- 직경 파이프 나 이음쇠의 외부 직경을 의미.
- 북미 표준은 공칭 파이프 크기로 알려져있다 (NPS). 국제 표준은 직경 공칭로 알려져있다 (DN). 파이프 및 피팅 실제로 전 세계의 유사한 크기로 만들어: 그들은 단지 다르게 표시되어 있습니다.
- 에서 ½에에 12 인치 "공칭 파이프 크기", 외경은 지정된 크기보다 약간 큰; 일정이 증가함에 따라 내부 직경이 작아.
- 에서 14 에서 더 큰 "공칭 파이프 크기", 외부 직경은 지정된 크기가 정확히; 일정이 증가함에 따라 내부 직경이 작아.
- 다른 북미 기준으로 (인치, 발, 마당, 마일, …), 많은 파이프 표준 (직경 최대 12 인치 벽 두께) 역사적 선례에 기초 (미국 남북 전쟁 동안 툴 메이커의 다이) 오히려 "과학적인"방법보다.
일정 파이프 피팅 무엇을 의미 하는가?
- 시간표, 종종 모델명 : SCH으로 단축, 파이프 나 파이프 피팅의 두께를 벽에 참조하는 북미 표준입니다. 높은 일정은 높은 압력에 저항 할 수있는 두꺼운 벽을 의미.
- 파이프 표준은 이러한 벽 두께를 정의: SCH 5, 5에스, 10, 10에스, 20, 30, 40, 40에스, 60, 80, 80에스, 100, 120, 140, 160, STD, XS와 XXS. (숫자 다음 S는 스테인레스 스틸입니다. S 자없이 크기는 탄소강에 대한 것입니다.)
- 높은 일정은 무겁다, 더 많은 자료를 필요로하기 때문에 만들 더 비용이 많이 드는 설치.
