Introducción de pluma distribuidora de hormigón
I Visión general
La pluma distribuidora de hormigón, desarrollado y producido por nuestra empresa, es el equipo auxiliar de soporte para la bomba de transporte de hormigón. Está conectado con la bomba de transporte de hormigón a través de la tubería de transporte estándar, que resuelve eficazmente los problemas de la pared de hormigón vertido en el emplazamiento de la obra y reduce la intensidad de trabajo de los trabajadores. También juega un papel muy importante en el suministro de la eficiencia de la construcción y la reducción de los índices de accidentes.
Entre el fabricante de hormigón pluma distribuidora en la provincia de Hebei, China, nuestra empresa se ha convertido en uno de la empresa más profesional que debe a mayor escala y las gamas más completas de productos. Y también somos una de las pocas empresas que ha pasado 9000 certificación y evaluación ambiental.
La pluma distribuidora de hormigón producido por nuestra empresa adopta una estructura de colocación de tipo brazo giratorio y está equipado con una tubería de 133 mm de transporte. La máquina entera se opera manualmente. Con una estructura estable y fiable, rotación ligera y flexible, 360° omnidireccional hacia delante y rotación hacia atrás, el radio de giro se puede ajustar arbitrariamente, y la altura total del cuerpo de máquina es apropiado. La orientación colocación se puede cambiar arbitrariamente simplemente tirando de la cuerda. Es la mejor opción para el vertido de hormigón en obras de construcción.
II Estructura principal de la pluma distribuidora de hormigón
Parte 1. marco de luces largas
La viga principal se compone de acero cuadrado, ángulo de acero, soportes de tuberías, tirar de las barras y etc..
La viga principal está instalado en el asiento del cojinete de giro y se puede girar 360 ° a través del cojinete de giro. El front-end de la viga principal tiene un soporte de tubo para fijar y soportar la tubería de transporte de la máquina, y el back-end está equipado con un equilibrador para lograr el equilibrio del contrapeso.
Parte 2. soporte del marco
El soporte vertical se compone principalmente de cuatro patas distribuidos en forma de cruz. La carga vertical de los concretos actos pluma de distribución en la base de su sección transversal en forma de cruz, y se transmite luego a cuatro patas. Cada pata tiene una pata telescópica se extiende horizontalmente.
Parte 3. cojinete de la matanza
El cojinete de la matanza está instalado entre el bastidor superior y la base de apoyo para conectar el cojinete de giro.
Parte 4. Tubería de transporte
La boquilla inferior de la tubería de transporte de hormigón puede ser arbitrariamente se extendía desde los cuatro lados del cuerpo de la máquina. La parte superior de la tubería de transporte de hormigón pasa a través del centro de torneado y va hacia arriba a la máquina de bastidor superior, y luego se extiende al bastidor auge en el extremo frontal del bastidor superior, girando hacia abajo en el extremo frontal del bastidor de brazo. El tubo de transporte de hormigón frente es con respecto al centro de rotación de la pluma. Las tuberías son de 90 ° codos, tubos verticales, cojinetes rectas, tuberías horizontales, cojinetes de codo, colgando tuberías, 45codos °, mangueras finales, y abrazaderas de tubo.
III Manual de listas de embalaje pluma distribuidora de hormigón
| Artículo. | Especificación | Cantidad | Cantidad | Cantidad |
| marco de luces largas | / | 1 | Pcs | Incluye el marco de equilibrio de vuelta |
| El soporte vertical | / | 1 | Pcs | |
| el balanceador de | / | 1 | pcs | |
| tubería vertical | DN125 | 1 | pcs | |
| extremo de la manguera | 2metro | 1 | pcs | |
| 90° Codo | 2 | pcs | usada especial en pluma distribuidora de hormigón | |
| Teniendo recta | 1 | pcs | Fijo en el brazo grande | |
| Teniendo codo | 90° R350 | 1 | pcs | Fijo en el brazo grande |
| Tirar de la varilla | 2 | pcs | ||
| Pierna | 4 | pcs | ||
| Abrazadera | DN125 | 4 | pcs | |
| Tornillo | 1 | pcs | ||
| Cuerda | 1 | pcs |
| 12m 15m 18m pluma distribuidora de hormigón manualmente | |||
| Especificaciones | 12 Manual metros | 15 Manual metros | 18 Manual metros |
| El diseño del brazo grande | Doble canal | Doble canal | Doble canal |
| Radio de giro (metro) | 12 | 15 | 18 |
| La altura de la pluma distribuidora | 4 | 4 | 4 |
| Diámetro de la tubería de transporte (mm) | DN125 133 * 4.75mm | DN125 133 * 4.75mm | DN125 133 * 4.75mm |
| pierna lapso (metro) | 3.2*3.2 | 4*4 | 4*4 |
| Métodos de rotación | Manual | Manual | Manual |
| Todo el peso (kg) | 1100 | 1500 | 1600 |
| con el peso (kg) | 600 | 800 | 1000 |
| Tipo de rodamiento giratorio | 315 | 315 | 380 |
| Área de colocar | 452m² | 700m² | 1017m² |
| Material | Acero cuadrado | Acero cuadrado | Acero cuadrado |
| radio de giro | 360° | 360° | 360° |
La máquina completa (Manual Tipo)
IV La colocación de concreto piezas de brazo detalle los cuadros

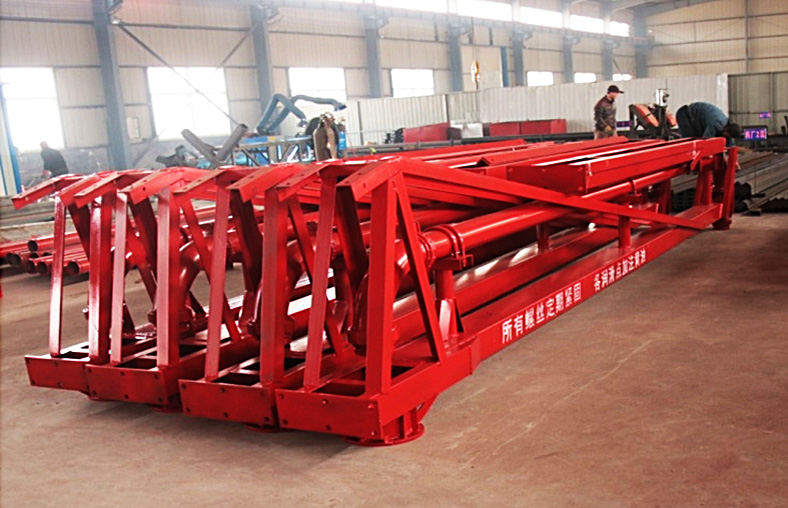

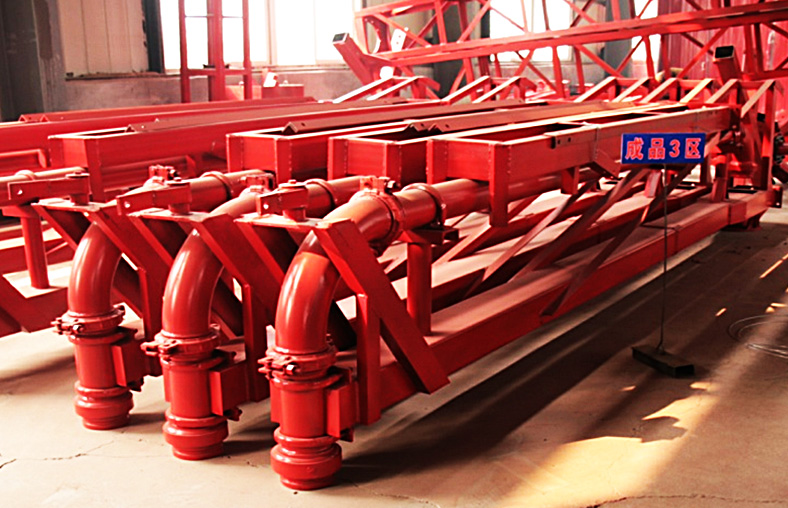

marco de luces largas：

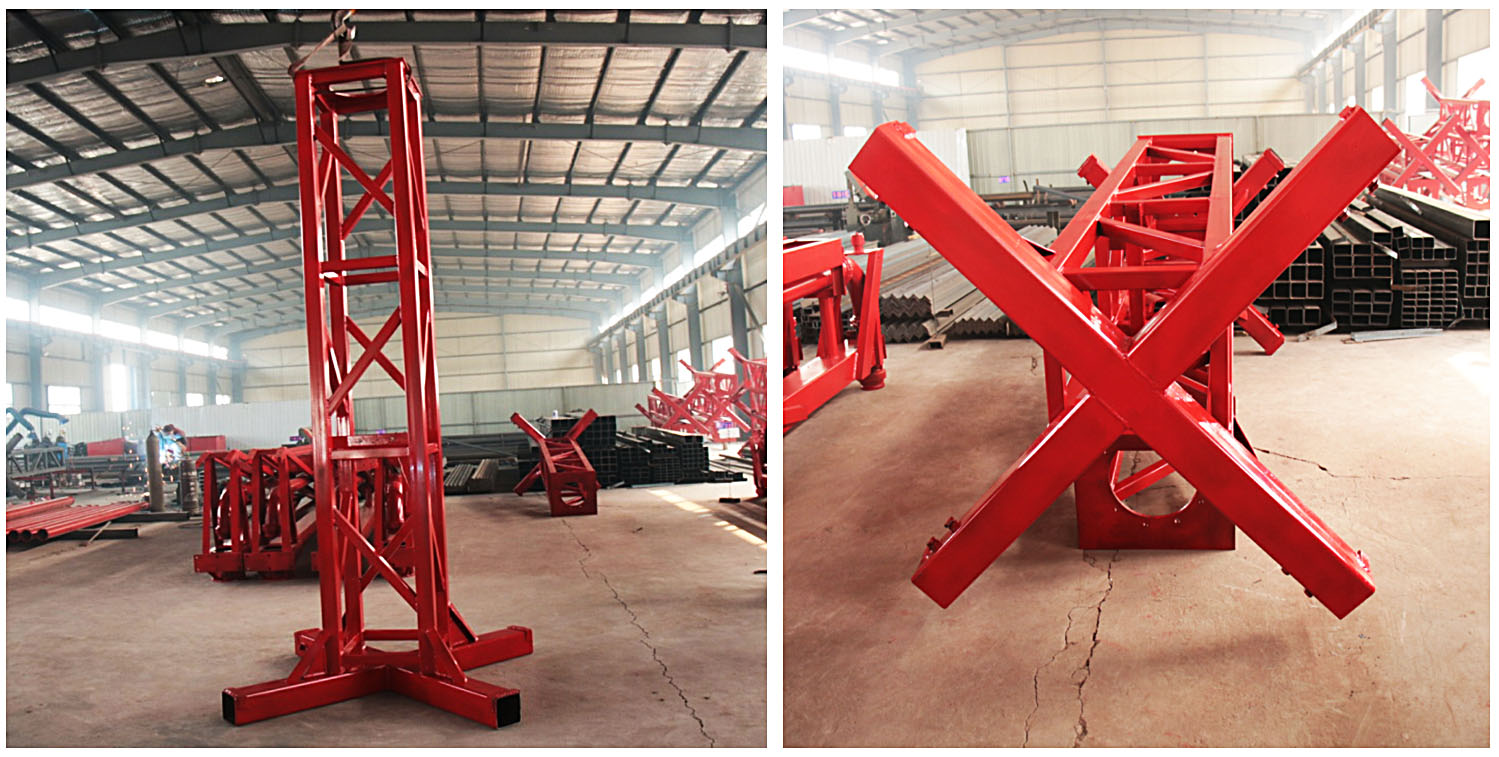

El soporte vertical：

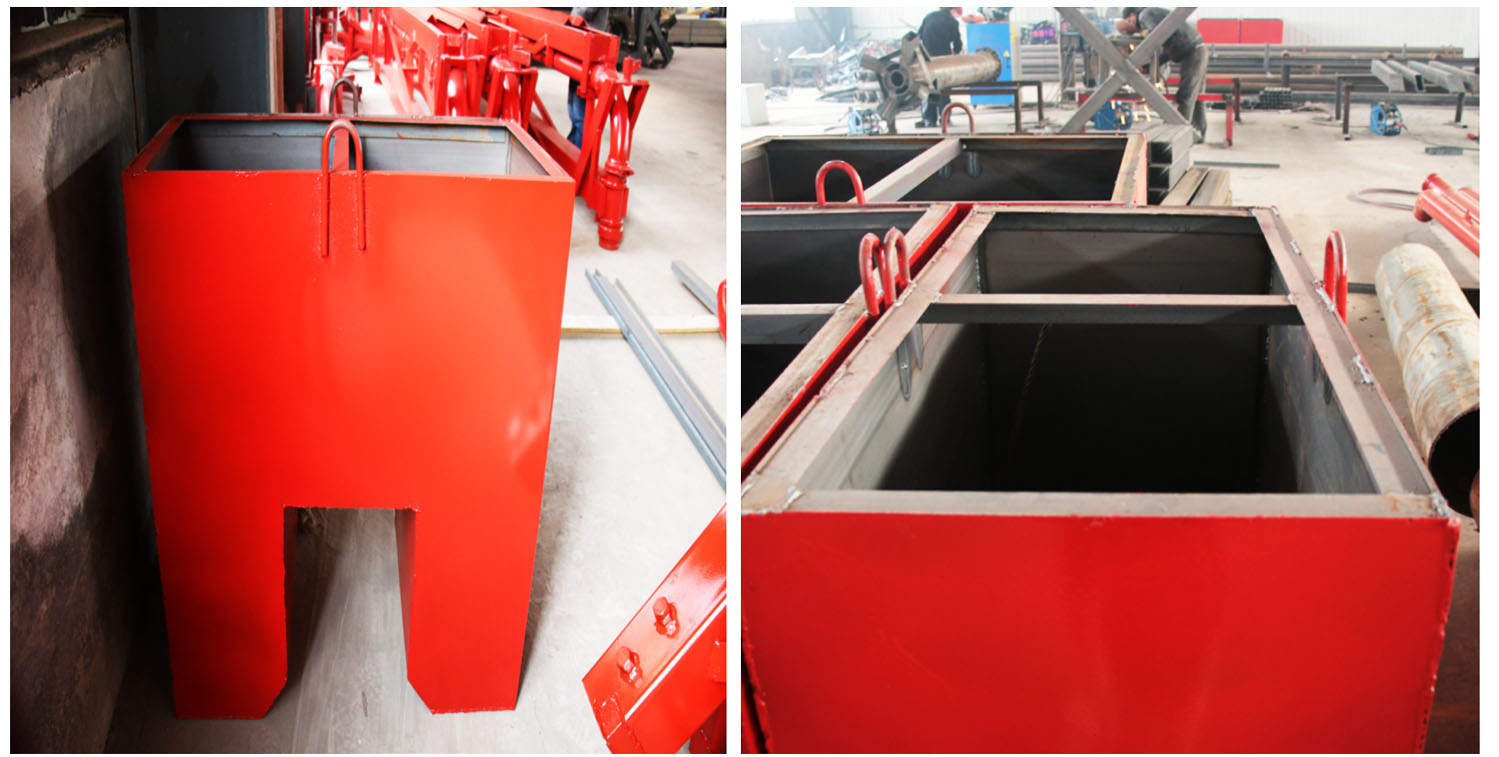

el balanceador de ：

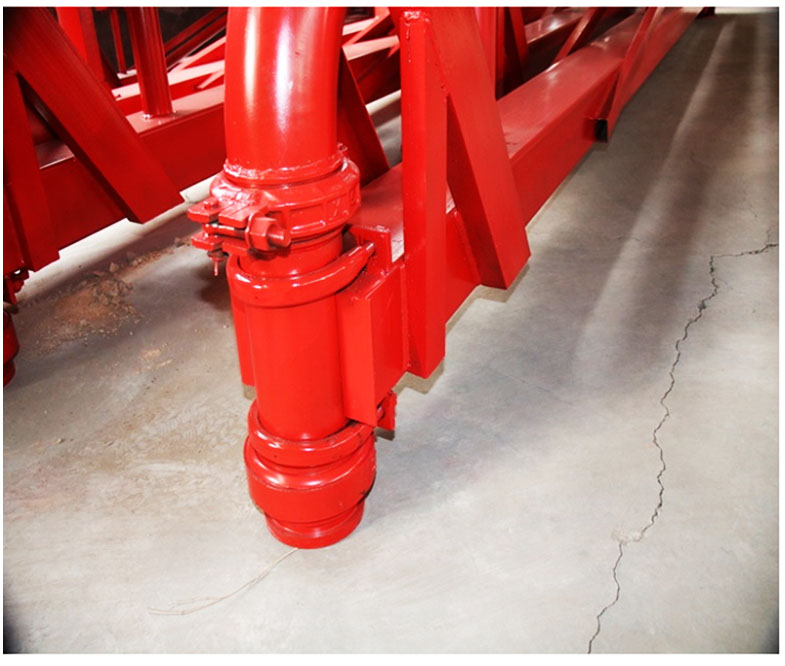

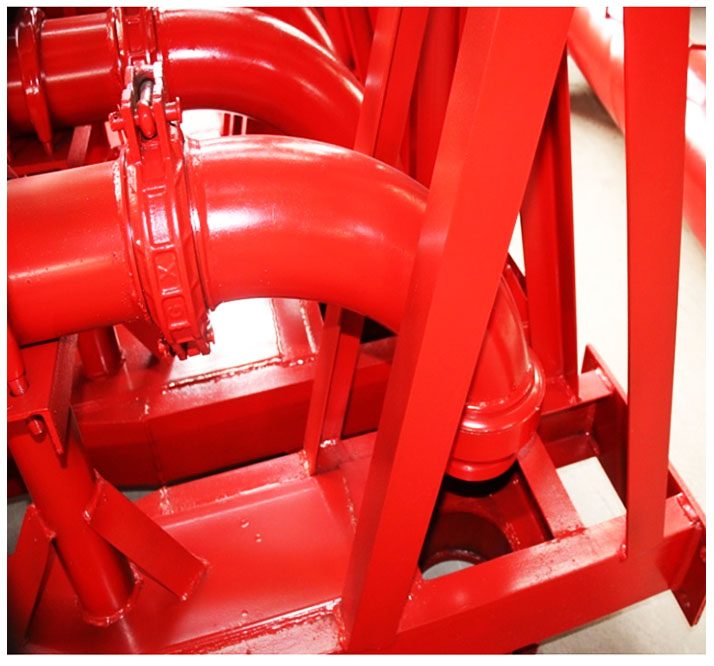

Teniendo codo & Teniendo recta :

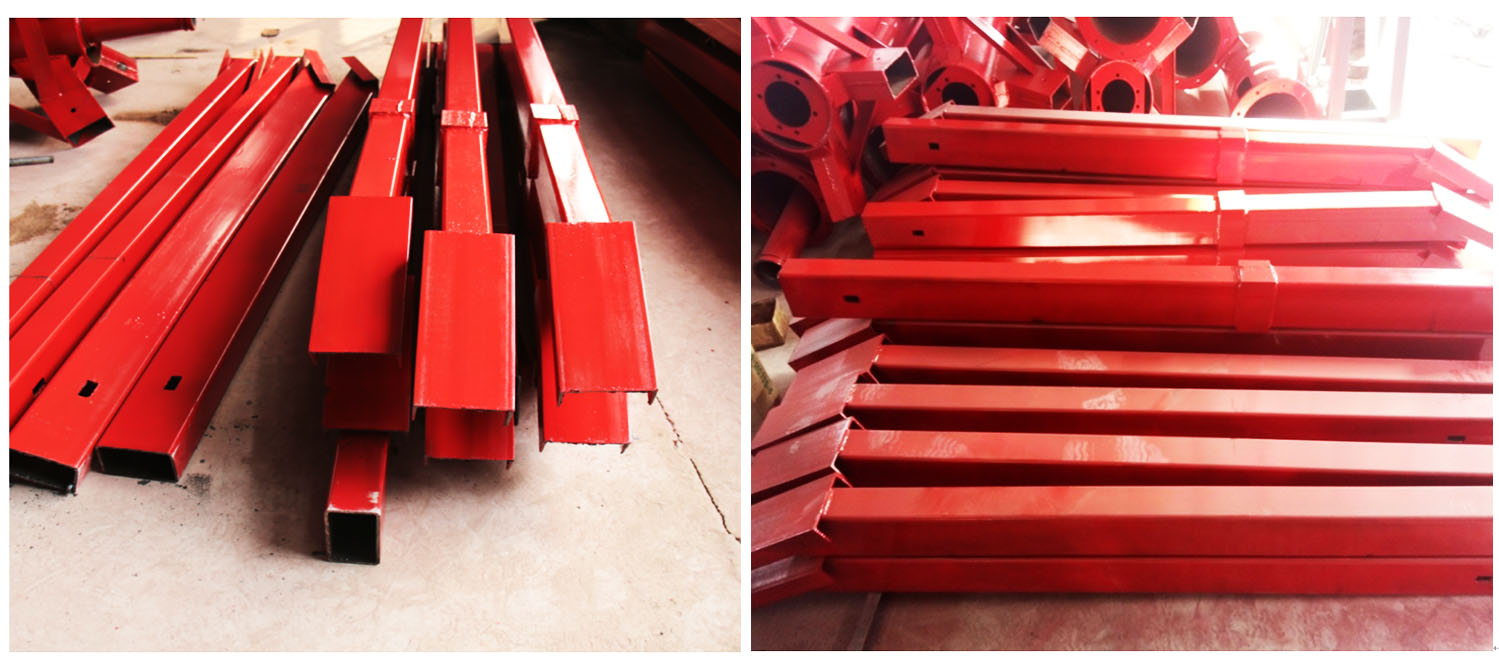

Cuatro piernas :
V Imágenes para diverso tipo de verter el hormigón Boom
Pluma de colocación de hormigón eléctrica: (12m / 15m / 18m)
Diferente del tipo manual, la pluma de distribución eléctrica tiene dos motores eléctricos. Las otras partes son casi similares con el tipo manual.

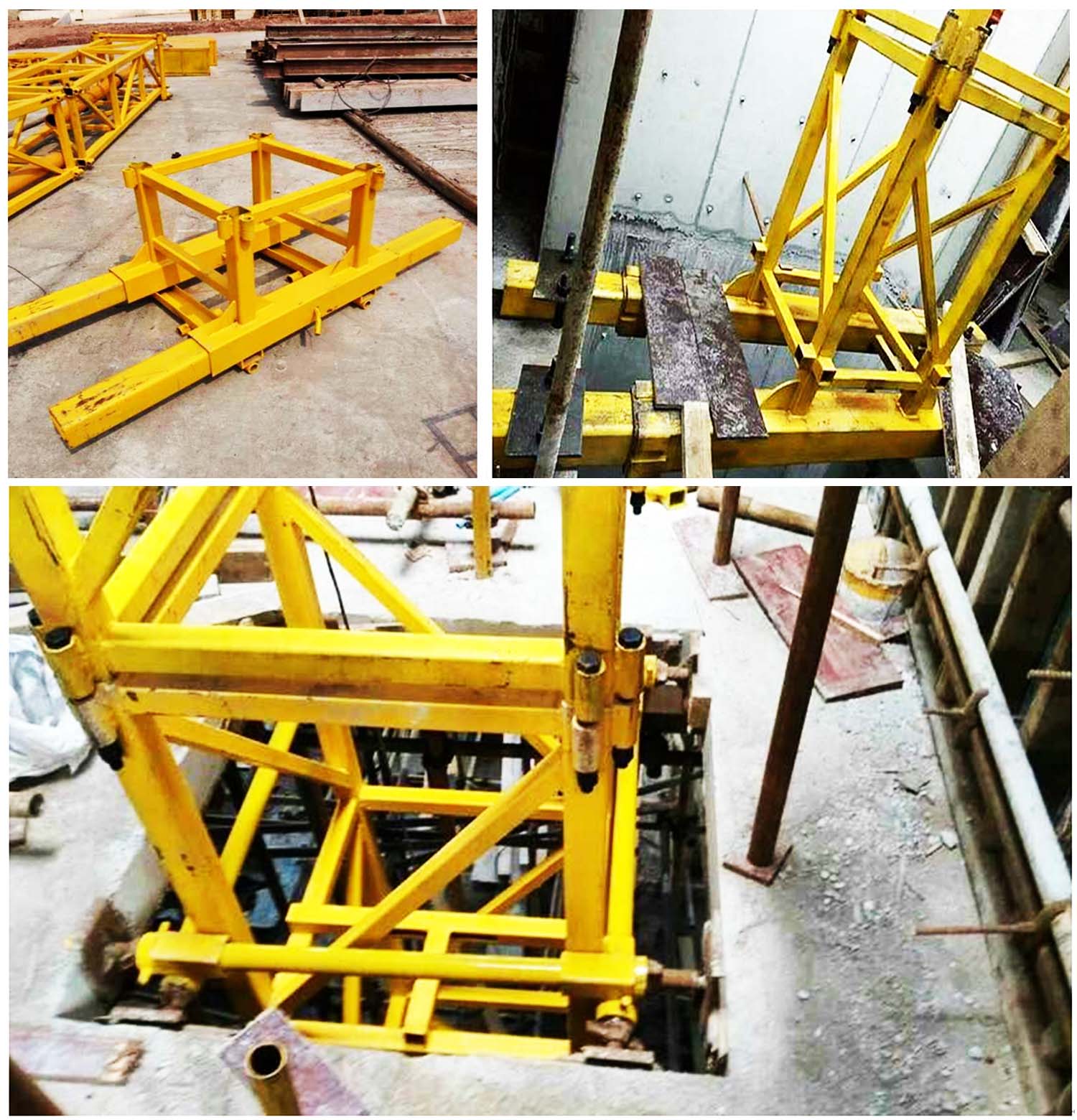

Ascensor pluma distribuidora de hormigón (Manual y eléctrico Tipo)
Las más diversas partes de la parte del ascensor es la parte soporte vertical. Se combina con tres marco estándar separado(3m por unidad), por lo que el par estándar para la pluma distribuidora es 9m. La base inicial es de 0,7 m y el stand up es 1m. Por lo que la altura total es de aproximadamente 10,7 millones.
Debe ser instalado en el ascensor y el tamaño de la base hacia abajo sería diseñado por ascensor obra de construcción del cliente. El dibujo de la muestra ascensor está en la parte siguiente.

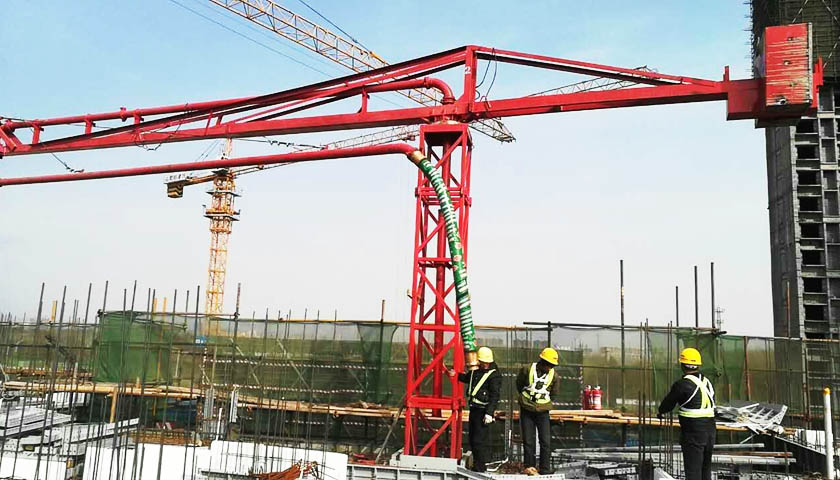

Ascensor pluma distribuidora de hormigón
